海虹老人油漆海上风电涂层防腐方案(图解)

首先来说，海上风电基础主要包括海塔、钢管桩、导管架。海风和陆风都需要塔筒，由于海上环境和陆上环境温度、湿度、风力大小等区别，塔筒一般分为陆塔和海塔。海上风电和陆风**区别在于：海风多出水面以下连接海底的海风基础。目前水面以下海风基础，按照是否连接海床，主要分为固定式和漂浮式，一般深远海（60m+）适用漂浮式风机。海风固定式基础主要是管桩、导管架。

陆塔：这里顺带说一句陆塔，陆塔就是风力发电的塔筒杆，陆上风电塔筒连接基础环，垂直地面支撑风力发电机组起支撑作用，同时吸收机组震动。

海塔：海上风电塔筒向下连接管桩/导管架，向上支撑风力发电机组。

钢管桩：桩基的一种，主要指钢管桩，简称管桩，根据海上风电基础类型不同，管桩可分为单管桩（单桩）和小钢管桩。单桩直接作为支撑主体支撑海上风机，而小钢管桩多与导管架配对。随着海上风电兴起，管桩的需求提升。海上风电具体管桩具体是单桩还是小钢管桩，须由风力发电机所处的海域水深、海底土质环境决定。

导管架：是一种空间桁架结构，向上支撑风力发电机组，向下连接小钢管桩，通过多根小钢管桩（通常3-4根）将导管架结构固定于海底，导管架与小钢管桩的连接通过灌浆来实现。

目前国内外海上风电基础型式可分为：固定式（单桩基础、多桩承台基础、导管架基础、多脚架式基础、重力式基础、吸力式基础）、漂浮式基础。固定式基础：即处于大海固定位置不变动。

单桩基础：是目前海上风电工程中应用最广泛的一种基础型式，主要由钢管桩构成，由桩腿插到海床以下实现固定。单桩基础由于其结构简单、易于建造、无需过多前期准备等特点，是目前中国海上风电应用最广泛的基础类型。

多桩基础：由钢筋混凝土承台和一组小钢管桩（不同数量）构成；为中国首创，在应用于风电机组基础之前，是海岸码头和桥墩基础的常见结构，由港口工程基础结构发展而来。多桩不仅在柔软的海床条件下足够稳定，而且能够在航线附近的风电场发挥独特优势。

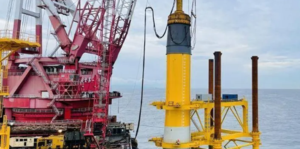

导管架基础：通常有3-4个桩腿，桩腿之间用撑杆相互连接，形成一个有足够强度和稳定性的空间桁架结构。桩腿主要使用小钢管桩，根据小钢管桩和导管架结构施工的先后顺序，分为先桩导管架和后桩导管架两种。是除单桩基础外，使用最多的类型，适用于20-50米水深海域。

多脚架式基础：由主筒体、桩套管、斜杆结构、管桩组成，根据桩数不同可分为三脚和多脚架式基础。以三脚架式为例，将3根直径中等的管桩以等边三角形均匀地定位在海底，利用钢套管对上部三脚的桁架结构进行支撑，进而形成较为稳定的组合式基础；优点是基础自重较轻，整个结构稳定性较好。
